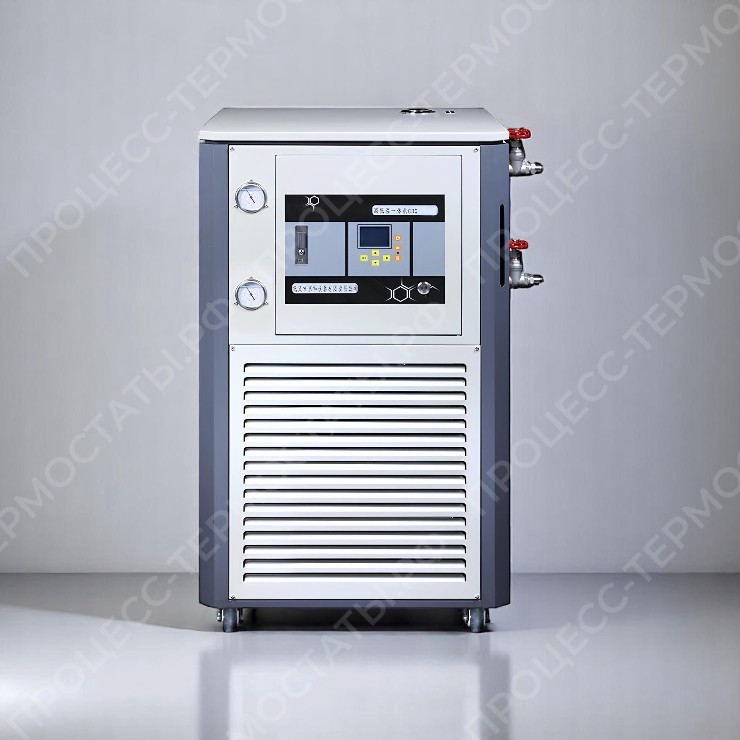

Циркуляционный термостат Linbel GDX-50/80
Характеристики
Производитель
Linbel
Диапазон рабочих температур, °C
-80 …180
Мощность нагрева, кВт
6
Мощность охлаждения, кВт
0,9 - 15,75
Производительность насоса, л/мин
35
Давление циркуляционного насоса, бар
1,2
Циркуляционный термостат Linbel GDX-50/80 – это универсальное устройство, предназначенное для поддержания заданных температурных режимов (как высоких, так и низких). Оно оснащено насосом, который подает теплоноситель (воду или масло) из резервуара со встроенным нагревательным элементом в термостатируемое оборудование, а затем возвращает его обратно в бак.
Данная модель широко применяется в различных отраслях, включая нефтехимическую промышленность, машиностроение, медицинскую сферу, электрохимические процессы (гальванопластику, электрофорез), анодирование алюминия, а также в химических реакторах и других областях, где необходим точный контроль температуры.
Ключевые особенности:
- Предусмотрено воздушное или водяное охлаждение;
- Оснащен встроенным PLC-контроллером Siemens;
- Имеет 7-дюймовый сенсорный цветной экран Siemens;
- Поддерживает создание до 5 программ;
- Каждая программа может содержать до 40 шагов;
- Оборудован интерфейсом RS485 для связи;
- Совместим с протоколом Modbus RTU;
- Возможна опциональная комплектация RS232;
- Поддерживает Ethernet-подключение;
- Интегрируется в SCADA-системы.
Технические характеристики
| Категория | Параметр | Значение |
|---|---|---|
| Технические данные | Диапазон температур | -80~180℃; ±1℃ |
| Температура окружающей среды (℃) | ≤30℃ | |
| Влажность окружающей среды | 85% | |
| Напряжение (В) | 380 (опционально 3P 220V/3P 480V) | |
| Фаза (P) | 3 | |
| Частота (Гц) | 50/60 | |
| Мощность (кВт) | 17 | |
| Тепловая мощность (кВт) | 6 | |
| Холодопроизводительность (Вт) | При +25℃ (RT) | 15750 |
| При 0℃ | 14800 | |
| При -40℃ | 8550 | |
| При -80℃ | 900 | |
| Датчик температуры | PT100 | |
| Защита | От перенапряжения, задержки, перегрузки, перегрева, утечки | |
| Компрессор | Тип | Закрытый |
| Бренд | Tecumseh/Danfoss | |
| Мощность (кВт) | 10.5 | |
| Лошадиные силы | 6*2 | |
| Количество | 2 | |
| Хладагент | R404A, R23 | |
| Конденсатор | Тип | Воздушное/водяное охлаждение |
| Тип вентилятора | Осевой вентилятор с внешним ротором | |
| Количество | 2 | |
| Испаритель | Тип | Пластинчатый теплообменник |
| Объем бака (л) | 17 | |
| Размер внешнего циркуляционного адаптера (DN) | DN20 | |
| Циркуляционный насос | Тип | Защищенный насос |
| Бренд | Shanghai Jingyi | |
| Мощность (Вт) | 280 | |
| Ток (А) | 1.2 | |
| Напор (м) | 12 | |
| Расход (л/мин) | 35 | |
| Габариты и вес | Вес (кг) | 280 |
| Вес в работе (кг) | 335 | |
| Длина (мм) | 970 | |
| Ширина (мм) | 800 | |
| Высота (мм) | 1250 | |
| Длина упаковки (мм) | 1040 | |
| Ширина упаковки (мм) | 890 | |
| Высота упаковки (мм) | 1420 | |
| PLC (опционально) | Система управления | Siemens S7-200 Smart PLC |
| Программирование | 5 программ, до 40 шагов каждая | |
| Режим управления | Автопереключение между температурой материала и выхода | |
| Протокол | Modbus RTU (RS485, опционально RS232/Ethernet) | |
| Панель управления | 7-дюймовый сенсорный экран Siemens (опционально 10") | |
| Экспорт данных | Поддержка USB (данные в формате TXT) | |
| Дополнительно | Комплектация | 2 адаптерных клапана, 1 рулон сырья, 2 изолированные нержавеющие трубы, инструкция |
| Все данные измерены в заводских условиях. В процессе эксплуатации возможны отклонения. | ||
| Параметры PLC (контроллера) указаны для опциональной комплектации. | ||
